微软Xbox Series X拆解:散热设计很到位

收藏 作者:天极网 来源:天极网 发布时间:2020-11-20 14:00:50

  虽然国内玩家还要耐心等待,但随着Xbox Series X/S正式发售,已经有部分玩家拿到了新一代主机。只不过,在拿到这款产品后,有网友似乎想开一下脑洞!

  有玩家宣称,开机使用Xbox Series X时主机冒出了浓烟,并在社交平台分享了视频。一时间众多用户为Xbox Series X的散热及设计打上了问号。只不过,这一传闻随后便被其他网友证实可能为“蓄意抹黑”。因为又有玩家通过向Xbox Series X主机底部喷吐电子烟的方式还原了主机冒烟的场景… 

  对此Xbox官方推特账号也对此事进行了调侃:“有一点我不得不说,请不要将电子烟的烟雾吹进 Xbox Series X 主机。”

  回到正题,作为微软重磅打造的新一代游戏主机,Xbox Series X升级显著,那么全新的设计和配置在可修复性方面又将带来哪些改变或者挑战。Xbox Series X的散热是否真的有问题?下面我们就通过国外知名拆解团队iFixit发布的拆解报告来一探究竟吧。 

  首先来看看本次拆解的Xbox Series X的配置。Xbox Series X被微软称为“史上处理速度最快,性能最强劲的Xbox主机”,搭载AMD定制8核3.8GHz(SMT为3.66GHz)Zen 2 CPU以及AMD定制RDNA 2 GPU(带有52个计算单元,1825MHz),配备16GB GDDR6 内存、1TB定制SSD(可选1TB扩展卡),提供HDMI 2.1连接,支持8K@60Hz以及4K@120Hz,配备4K UHD蓝光驱动器。

  Xbox Series X的占地面积要比Xbox One X小,但体积大出60%,在主机侧面及后端配备了大面积的格栅。 

  在细节设计方面,Xbox Series X的端口配备了小凸点从而通过触觉就能分辨端口,这样即使主机被放置在电视柜内,无需转动也可以准确“摸到”相应接口位置。 

  新的Xbox手柄增加了共享按钮,升级了D-pad以及USB C充电器,其他方面与上代并没有明显区别。通过X光照片可以看到手柄配备有四个振动马达(深色)。 

  将Xbox Series X的手柄与PS5的手柄放在一起比较就会发现,后者具备颠覆式升级。不过iFixit也指出,两款新一代主机的手柄还是有许多相似之处,圆润设计似乎有一种外形上相互融合的感觉。 

  现在开始拆解主机。首先要取下的两颗T8螺钉“藏在”贴纸以及活动挡板下方,emmm所以自行拆解意味着…

  简单取下固定螺丝后就可以将后方端板取下,然后处理排线并将130毫米风扇取出。iFixit表示容易拆解,意味着Xbox Series X的风扇容易清洁。 

取下Xbox Series X主机底座后会发现更多的螺钉。 

  接下来取出光驱,iFixit发现Xbox Series X光驱与Xbox One X的光驱有相同的编号。只不过,光驱内部电路板已经与主机主板配对。在Xbox Series X的光驱上,带有以下元器件,红色方框内为微软MS0DDDSP03 2011-ATSL ATN2TU22;橙色方框内为德州仪器2050G4 7T AXTN。 

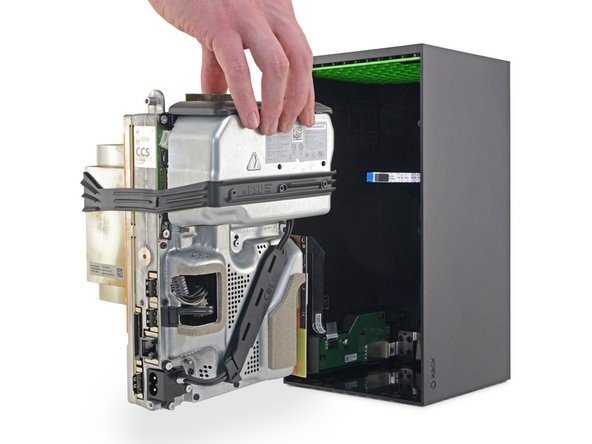

  将光驱取出后,Xbox Series X内部的元件基本被捆绑到了“一起”,只不过这个巨大的组件中很多组成部分的作用就是辅助散热。 

  至于这个组件上黑色的橡胶带,iFixit推测其作用可能是阻隔振动、噪音,避免影响玩家游戏体验。在这个大组件上还有带有指示标签,可以帮助重新组装,但对于维修而言意义不大。 

  iFixit表示,微软没有浪费空间,Xbox Series X的散热设计旨在为玩家提供更安静的使用体验。另外,主机配备的两块天线板,通过冗余设计可以保证手柄信号连接更加牢固。 

  下面对这个大组件出手,可以先将主机电源移开。Xbox Series X可以提供315W的总功率,远高于Xbox One X的245W,但仍旧低于光驱版PS5的350W。 

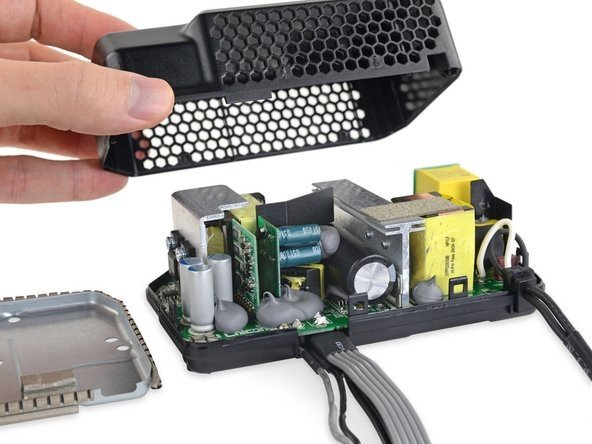

  通过拆解iFixit发现,微软采用了价格更高但寿命更长的聚合物电容器代替电解电容器。同时iFixit也询问了专业人士,Xbox Series X的电源总体来说还是一个紧凑的高质量电源。 

  Xbox Series X的两块主板间有块加入,可以更有效的疏导主板间的热量。因此这种设计与iPhone X采用的双层主板有明显不同。毕竟相比手机,Xbox Series X等游戏主机有更大的操作空间。 

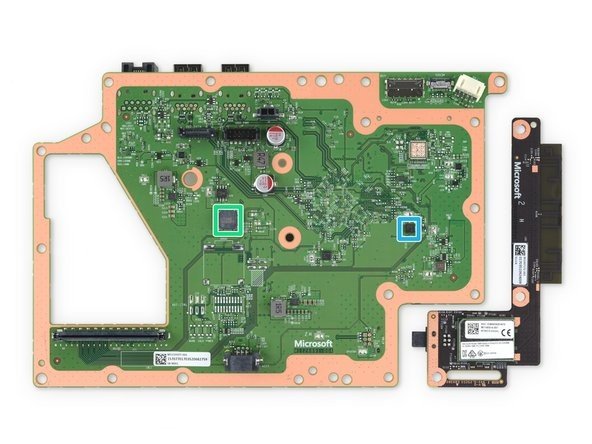

  Xbox Series X的一块主板上包括以下元器件:红色方框内为微软M1139994-001 T6WD5XBG-0004南桥;橙色方框内为德州仪器L339A四路差分比较器;黄色方框内为Realtek RTL8111HM千兆位以太网控制器;绿色方框内为CT08E 2020F1——可能是Challenge Electronics的声音传感器;青色方框内为NCP186低压差线性稳压器。 

  将夹层的铝质散热盘取下(主要用于吸收游戏时主机散发的高热量),在散热盘上有一些薄荷色的导热化合物,可以提升SSD以及存储扩展插槽的散热效率。 

  iFixit表示,Xbox Series X采用m.2 2230 NVMe SSD,即Western Digital定制的1TB SN530,属于支持PCIe Gen 4.0的高端产品。 

  Xbox Series X主板上驱动器采用了可更换设计,下图中红色方框内为SanDisk 606621T00 NAND存储;橙色方框内为SanDisk 20-82-10048-A1控制器。 

  继续来看,Xbox Series X这块主板的另外一侧(取下主板时会发现另一侧也有大面积均热板、导热胶),包括以下元器件:红色方框内为“ Project Scarlett” 100-000000388 SoC;橙色方框内为Micron D9WCW 1GB和Micron D9WZX 2GB,总共16 GB的GDDR6 SGRAM(超大型同步图形RAM);黄色方框内为单片电源系统MPSM25-可能是用于稳压器模块的功率MOSFET;绿色方框内为单片电源系统MP2926;青色方框内为NB7N621MGANC-可能与HDMI输出有关;蓝色方框内为568230-可能是德州仪器(TI)稳压器。 

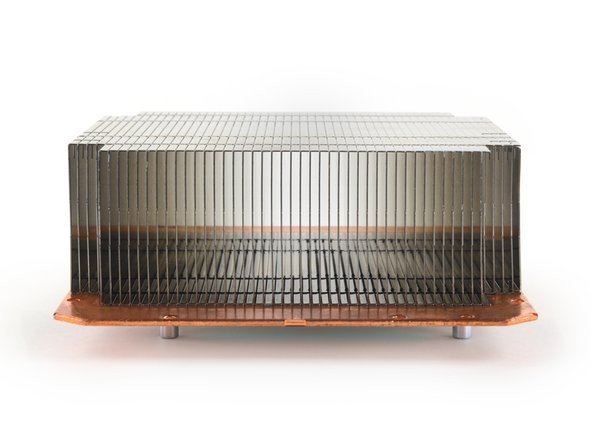

  将主板取下后,可以将Xbox Series X的散热组件放在一起,可以看到为了让主机更“安静”的运行,微软做了很多努力——左侧散热鳍片从铜质均热板上吸收热量,配合风扇将热量导出;金属框架承担EM屏蔽以及导热作用,配合紧密的导热胶即使将热量转移出去,两块主板间的金属框架有加固、屏蔽和散热作用,降低了主板的温度;而左右侧类似法拉第笼的EM防护板保护另一侧主板,并保证了空气循环通过。 

  iFIxit表示,Xbox Series X“可能是微软的终极游戏机”,从体积来看很像是带有显卡的空调。 

  最终iFixit给Xbox Series X打出了7分的可修复性评分(满分10分,分数越高越容易修复)。其中无需过多专业工具,即可拆解;所有螺钉均为标准的T8 Torx;进入内部后,模块化设计可轻松更换风扇,光盘驱动器,PSU和无线板等设计有效降低了维修难度。只不过想要更换、修复SSD需要大量拆解工作而有些困难。同时,一些重要组件维修因为软件锁定而变得复杂。 

  看完拆解不难发现,网友选择攻击Xbox Series X的散热设计似乎是极其不明智的选择,毕竟无论是外形还是内部“三明治”般金属导热架设计,都可以看出微软在Xbox Series X的散热方面做足了功课。只不过,玩家如果想要自行更换存储等组件,还是需要多做些功课,或者考虑下扩展卡就好了。
